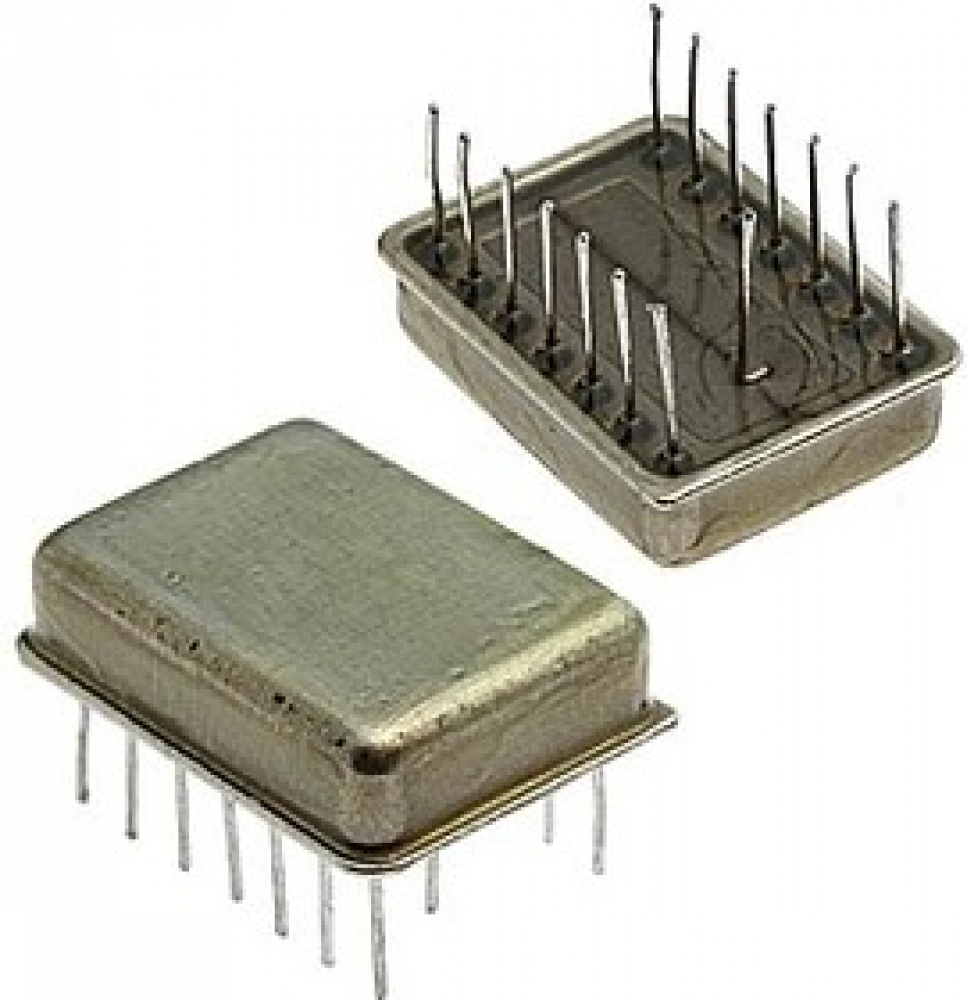

Микросхема К284УД1А одноканальный операционный усилитель

Электрические параметры К284УД1А, К284УД1Б, К284УД1В:
Напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±9 В ±10%
Напряжение смещения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 мВ
Максимальные синфазные входные напряжения . . . . . . . . . . . . . . . .± 5 В
Максимальное выходное напряжение . . . . . . . . . . . . . . . . . . . . . . . ± 5 В
Потребляемая мощность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 55 мВт
Средний входной ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 мА
Верхняя граничная частота . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 кГц
Коэффициент усиления напряжения . . . . . . . . . . . . . . . . . . . . . . . .5*104
Коэффициент ослабления синфазных входных
напряжений при Uвх= ±2 В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 60 дБ
Температурный коэффициент напряжения смещения:
    К284УД1А, К284УД1Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 50 мкВ/°С
    К284УД1В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 100 мкВ/°С
Нестабильность коэффициента усиления напряжения
при Uвх=0,001 В. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 20%
Размах шума:
    К284УД1А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 6 мкВ
    К284УД1Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 18 мкВ
Выходное сопротивление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 100 Ом
Входное сопротивление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≥ 5 МОм
